1. 概述：
PA866X系列数显电测表适用于电力电网、自动化控制系统中。可与互感器、分压器、分流器、电量变送器等配套使用。对电网中的电压、电流、功率、功率因数、相位角、频率等电参量进行测量，电流变比CT、电压倍率PT可通过面板薄膜按键自由设定。该系列产品具有精度高，隔离性强，性能稳定．抗振动等优点，可直接替代原有指针式仪表，产品符合国标GB/Tl3978-1992。
2. 技术指标
|
技术参数 |
指 标 |
|
|
精度等级 |
0.2级、0.5级、(无功：1级) |
|
|
显示范围 |
0～9999，-1999～9999，-9999～9999 |
|
|
输入 |
标称值 |
电压100V、220V、380V，电流1A、5A、75mV |
|
过量程 |
持续1.2倍，瞬时电流10倍/5秒；瞬时电压2倍/10秒 |
|
|
频率 |
45～65Hz |
|
|
阻抗 |
一般电流端：≤0.1Ω |
|
|
工频耐压 |
2kV/1 min(交流有效值) |
|
|
绝缘电阻 |
≥100MΩ |
|
|
平均无故障工作时间 |
≥60000h |
|
|
电源 |
电压范围 |
AC220V(默认)，AC/DC85~260V(订货时请注明) |
|
功耗 |
<4VA |
|
|
工作条件 |
|
工作：-15～+55℃，存贮：-25～+70℃ |
|
相对湿度 |
≤88％RH，不结露，无腐蚀性气体场所 |
|
|
海拔高度 |
≤2500m, ≥4000m高海拔型可定制 |
|
3. 外形及开孔尺寸
|
仪表外型 |
面框尺寸 |
壳体尺寸 |
开孔尺寸 |
径深* |
|
48方形 |
48×48 |
42.6×42.6 |
43.5×43.5 |
80 |
|
72方形 |
72×72 |
66.5×66.5 |
67×67 |
90 |
|
80方形 |
80×80 |
75×75 |
75×75 |
90 |
|
96方形 |
96×96 |
85.6×85.6 |
87×87 |
86 |
|
42方形 |
120×1 20 |
106×106 |
107×107 |
86 |
|
96B槽形 |
96×48 |
92.5×45 |
93×46 |
75 |
“*”：指仪表进入电柜内部的深度，包括端子部分。

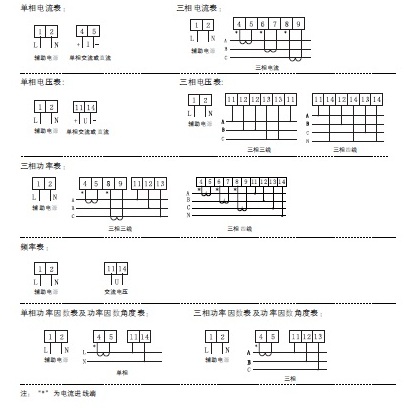

4. 接线图
