随着近几年中国经济的高速发展，远程抄表，远方监控、使用电做到“计划用电、节约用电和安全用电”的目的，其产生的社会政治影响、经济效益、管理效率、运行成本，已日益成为社会各方考虑的问题。
在电力系统中，提高电气能源管理效率的需求，与日俱增。
目前，传统的电能管理模式及电气监测模式，已远远不能适应供配电系统高密度、大容量运行的需求。尤其是发生电气障碍、事故情况下，调度管理中心及电能考核部门对全系统的电能状况、电气运行状况做不到全面、实时、准确的掌握，其只能根据现场值班员的报告，进行指挥、调度和考核，很可能由于没有及时了解系统运行情况而导致电能计量数据的偏离、电气参数不正确、电气障碍及故障扩大，供配电系统出现严重混乱，甚至出现人员伤亡。
为保证供电系统的安全、可靠，提高电能计量的效率，达到计划用电、节约用电、安全用电的目的，当前，企事业单位采用电气电能源（监控）管理系统愈来愈迫切。此电气能源管理（监控）系统是山东立博电气科技有限公司利用其领先的电力专业技术，与广州汉光电气股份有限公司和珠海万力达电气自动化有限公司合作，采用先进的分布式采集处理，应用网络通讯及现场总线技术，配备智能化测控装置，实现变配电系统能源（监控）的科学管理。
电气能源管理（监控）系统，可以使企业调度（监控）中心实时掌握变配电系统的的运行情况，直接对相关进出线设备进行电能计量、电气监测、回路操作，及时了解故障情况，并迅速进行处理，使整个供电系统实现管理科学化、规范化，并与其它上级调度与管理系统交换数据，充分发挥整体优势，进行全系统的电气能源、电气运行数据信息的综合管理。
根据项目的前期了解，企业变配电系统电气能源（监控）系统实施工程是将变配电系统的电能表、智能仪表、保护装置、直流屏、变压器温控仪、柴油发电机控制仪等进行智能电力监控：设备包含电能计量表计实现集抄与分析，电气参数集抄与分析，并在主站值班室设置监控监控软件、通讯管理机、串口服务器和现场保护等；串口服务器的RS485总线接口连接现场设备回路仪表，主站的监控主机通过交换机与串口服务器相联，以实现电力监控集中管理的功能。
本项目高低压配电室中部分电能表需要接入到后台计量、监控系统，车间配电箱到监控系统后台的通讯路由需要敷设桥架、镀锌管和通讯线。
实现遥信采集：本系统具备遥信采集功能，需要现场的电能表计、智能设备具有遥信采集功能。所有开关位置信号等,具体遥信采集点需要根据用户需求配置，需要用户提供详细的I/O点表给我方。
遥测范围：进、馈线回路电气参数、智能监控设备的遥测量等。
本方案针对企业能源管理项目的具体需求，按照“无人值班”(少人值守)的要求进行设计，拟配置山东立博电气科技有限公司与珠海万力达电气自动化有限公司合作研制、开发和生产的电站站综合自动化系统及能源管理系统。
本方案是根据根据我们在工矿企业多年的生产运行经验和能源管理项目的具体需求提出来的。若方案中牵涉到设备配置的变化时，配置的变化将对应作相应的调整。如本方案中有不清楚之处及需要了解其它的技术问题，欢迎来电来函咨询，也竭诚欢迎贵公司人员来公司指导工作。
电气能源管理（监控）系统是新一代的计算机综合自动化电力监控管理系统，其功能强大，全面性、针对性、可操作性和稳定性均得到进一步的提升和完善，是一套集电力监控、管理操作及综合信息自动化为一体的现代化电力（能源）监控管理信息系统。
电气能源管理（监控）系统运行于Windows系列操作平台，基于大型专业数据库软件SQL进行操作，具有稳定性高、可靠性好、实时性强、兼容扩展性突出、人机界面友好及易操作维护等许多特点。
电气能源管理（监控）系统可以完成电能的计量、电气测量、开关状态监视、模拟量采集、综合保护监控、报警管理、曲线分析、报表生成、统计打印、用户管理等多种实用功能，从而加强了用电可靠性、提高了用电管理效率，提升了供电质量，降低了运行维护成本。
整个系统集计量、测量、保护、控制、报警、远传等功能为一体，控制技术与网络技术相结合，实现数据共享、自动化管理，无人或少人职守。
系统在结构设计和工程配置上充分考虑项目的实际情况，实现相关功能，满足电力系统线路运行的相关要求，体现系统的各项技术特点。最终实现分散控制、集中管理、综合监控。
分层分布式结构

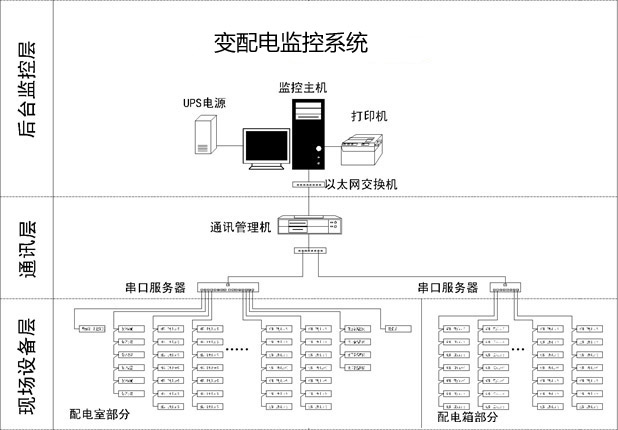

系统结构上采用分层分布式设计，纵向分为三层：后台系统监控层---通讯网络层---现场设备层。
快速稳定的通讯传输形式
整个系统采用当今流行的LAN网络通讯形式及现场总线控制。通讯传输中采用数字信号，远程应用光纤的实际物理形式进行传输，保证了系统通讯的抗干扰能力和信息交换速度，大大减少了现场各种接口的数量，提高了系统的智能化程度，整体上加强了系统稳定性和可靠性。
灵活的组网模式
系统为上级管理系统预留了通讯接口，可以进行相关数据信息的转发和远传，从而实现资源信息的共享，完成系统间组网。
模块化、智能化的设计理念
系统软件采用模块化的设计理念，各功能管理模块如柜图监控环境、图形监控环境、动态趋势环境、告警查询、动态报表、用户管理等，各部分之间不互相影响。模块化的设计思想提高了系统的灵活性、可靠性。
扩展性强
对于现场一次设备增加只需增加相应的保护测控装置，并将保护测控装置连接到通讯网络层上就可实现系统底层扩展。对于扩展的二期工程只需配置通讯网络层和相应的一次设备保护测控装置，并将通讯网络层连接到后台网络中就可实现新增变电站的扩展。对于后台系统监控层增加各功能也是非常方便的。
兼容性好
系统可提供多种总线接口（RS232、RS422、RS485、RJ45、光口等），并提供多种通讯规约的连接（MODBUS、SPABUS、CANBUS、Profibus等），系统可以连接各种智能设备（智能保护装置、自动装置、测控装置等）完成自动化功能，可将任何开放设备纳入监控系统。
可观的经济效益性
电气能源管理（监控）系统简化了二次接线和二次设备的配置，减少主控室的面积，消除控制电缆层，提高系统的易维护性，能降低变电站的综合造价；采用各种自动装置，来提高供电质量；系统要具备丰富的统计管理功能，提高运行管理效率，降低运行维护成本。
4.2.1先进的软件平台
系统为Windows2003/XP/WIN7操作系统环境下的客户机/服务器(Client/Server)结构。充分利用了操作系统提供的多任务/多线程、抢占式调度等诸多特点，运行稳定、高效。
4.2.2分布式的体系结构
系统各节点物理层以网缆通过100M网络交换器(SWITCH)星形以太网方式互联；全微软软件环境，易操作、易维护、易扩充、易升级，DCOM远程过程访问、ActiveX controls (formerly OLE controls)等高级技术的应用，充分体现了系统的高可靠性和强实时响应性。
4.2.3系统配置灵活
模块化、结构化的设计保证了系统组态的灵活性，系统软件除基本运行模块外，其他应用软件模块均可根据具体需求选配；对硬件组网的支持具有较强的伸缩性，整套系统既可以在一台PC机上独立运行，又可以分布运行在符合TCP/IP协议的Windows 2003/XP/WIN7网络环境，有效地保证了用户投资的合理性。
4.2.4统一的界面风格
系统采用Windows特有的窗口及菜单格式，数据查询修改采用树状视图(Tree View)和列表视图(List View)的方式交互显示编辑各类数据。
系统提供灵活的组态软件，以人机对话为目标设计的用户界面简洁大方、风格统一，易学易用，同时借助在线帮助系统，无需专门培训即可很快掌握系统的使用方法。
4.2.5通用的数据接口
系统采用SQL Server 2005管理历史数据，提供ODBC或ADO存取接口，可与当今流行的所有商用关系型数据库如ORACLE、SYBASE、DB2、INFOMIX等交换数据。
系统采用先进的远程公用过程访问接口(DCOM)进行实时数据库的存取访问，便于与状态估计、网络拓扑、AGC／EDC等EMS高级应用软件及DMS等应用融合。
系统向用户提供标准应用数据库访问接口API，以便用户利用该平台开发新的应用软件。
4.2.6丰富的计算表达式
系统除了提供了“峰、谷、平”电度、功率因数、视在功率等等常规计算以外，专门提供了用户自定义表达式进行加、减、乘、除、乘方、开方、三角函数以及与、或、非、与非、或非、异或、大于、小于、等于等诸多计算公式，可以完成任意特殊计算。
4.2.7多规约处理
系统可解释部颁CDT及其各种变种，SC1801v6.0，DNPv3.0, μ4F, IEC870－5－101、EC870－5－104及用户定制的任何特殊规约。
4.2.8支持多媒体技术的报警处理
系统可以不同的多媒体音响区分遥测一级越限、遥测二级越限、遥信变位、事故报警；自动语音合成技术无须用户录音，即可直接播出站/点名和事件/事故性质。
4.2.9远程维护升级
系统数据通讯采用DCOM远程访问，从真正意义上实现了远程维护和升级。
根据电站“无人值班”（少人值守）的原则，结合当前电站综合自动化系统的发展现状，能源管理项目的技术需求，本方案遵循以下设计原则：
1) 系统按“无人值班”（少人值守）的要求进行总体设计，本着安全可靠、经济实用的原则进行配置。
2) 系统高度可靠，各项技术性能指标均应达到部颁要求，选择较高的MTBF指标，从部件、单机和系统多层次保证高可靠性要求，同时兼顾经济性、实用性的要求。
3) 在保证系统的实时性和可靠性等技术指标的同时，系统可维护性、可变性、可扩性、安全性和可用性好，并保证较小的MTTR指标。
4) 系统配置和设备选型符合计算机发展迅速的特点，充分利用计算机领域的先进技术,具有开放、标准的现场总线接口能力。
5) 采用分层分布开放式系统，既便于功能和硬件的扩充，又能充分保护用户的投资。分布式数据库及软件模块化、结构化的设计，使系统更能适应功能的增加和规模的扩充。
6) 采用新的计算机硬件、软件及网络技术，使系统具有可靠性高、扩展方便的特点。
7) 在电站内和管理平台中心计算机系统之间进行通讯，最终可实现遥信、遥测、遥控和遥检的“四遥”功能。
8) 系统实时性好，抗干扰能力强，适应电站现场环境的要求。
9) 系统人机接口功能强，全中文显示、界面友好，控制操作方便、灵活。
本技术方案以国家电气行业内有关电能远方抄表、电力监控、远动传输等相关技术规范为依据，结合目前国际电工标准及要求进行设计和配置，并对整个变配电系统进行认真细致地研究分析后提出的技术解决方案，所提供的相应的电能远方抄表系统、电力监控系统及相关硬件装置、计算机及其配件等均符合如下相应的技术规范及标准。
系统软件的功能开发、运行、技术实现及相关技术指标符合如下标准：
国际标准：IEC870（1—4） 《远动设备及系统》
国家标准：GB/T 12505 《计算机软件配置管理计划规范》
GB/T 9386- 1988 《计算机软件测试文件编制规范》
GB/T 14394-1993 《计算机软件可靠性和可维护性》
GB/T 12504-1990 《计算机软件质量保证计划规范》
GB/T 50314-2000 《智能建筑设计标准》
GB50051-95 《供配电系统设计规范》
GB50054-95 《低压配电设计规范》
行业标准：DL/T 634-1997 《基本远动任务配套标准》
DL/T 13729-92 《远动终端通用技术条件》
DL 5003-91 《电力系统调度自动化设计技术规程》
系统提供的变电站技术参数符合如下标准：
◆ 模拟量更新周期：≤3sec
◆ 开关量状态变化传送时间：≤2sec
◆ 遥控遥调命令传送时间：≤3sec
◆ 全系统实时数据扫描周期：5sec
◆ 画面调用响应时间：实时画面≤2sec，其它画面≤3sec
◆ 画面实时数据刷新时间：5sec
◆ 打印报表输出周期：按需整定
◆ 历史曲线采样间隔：1－10min可调
◆ 历史数据存储至少3年以上
◆ 事件顺序记录(SOE)分辨率：≤2ms
◆ 遥信信号响应率：≥100%
◆ 遥控(调)正确率：100%
◆ 系统可用率：≥ 99.9%
◆ 系统平均无故障时间（MTBF）：>50000 小时
◆ 计算机CPU负荷率：≤20%，事故情况下10s内≤50%
5.1功能概述
电气能源管理（监控）系统是专业的电力监控软件，全中文界面，采用模块化、智能化的设计理念，基于大型商业数据库软件SQLServer,支持Windows2000/XP/2003等操作系统，拥有优越的实时数据库管理系统，完善的主操作界面，完善的系统维护界面，功能齐全的通讯子系统，使系统适应大型、中型、小型电力监控环境，且已应用于多个重点工程项目
电站计算机系统将迅速、准确、有效地完成对站内被控对象的安全监视和控制。
电站控制层能实现数据采集和处理，实时控制和调节，安全运行监视，屏幕显示，事故处理指导和恢复指导，数据通信，键盘操作，电站设备运行维护管理，系统诊断，软件开发及培训等功能。电站可以按以下三种方式运行：现地自动运行、远方中控室自动运行和远方调度自动运行。
电站计算机电能远方抄表系统、综合自动化系统设置必要的硬件和软件，使运行人员能在各控制层之间选择控制权，对无控制权的控制设备进行闭锁。
5.2排列图
1． 以单线图形式直接体现电力系统构成情况；
2． 直接体现线路的排列顺序和物理位置，表现丰富直观；
3． 显示现场断路器、接地刀状态，断路器小车的位置及相关故障、告警信号；
4． 实时监视各个回路的各种测量值和相关保护信号、参数；
5． 在回路单线图上对现场断路器进行遥控操作，并有安全的双重验证；
6． 可结合实际工作进行各类模拟顺序的操作和演示：如挂接地标、检修牌等。
5.3系统图
1． 以图形画面实时显示现场设备的运行状态和各种测量值；
2． 完成遥信、遥测、遥脉等功能；
3． 动态拓扑分析，以不同颜色形象化显示带电与失电区域，按电压等级以标准颜色显示带电区域，表现整个电力系统运行状态；
4． 分层次显示，拓展了系统信息监测的空间；
5． 人机界面友好，借助完备手段进行缩放、变焦和随意移动,可以不受限制充分自由地建立自然图形；
6． 提供图形编辑平台及环境，用户可进行配置和编辑，使用灵活，表现形式多样。
5.4图形功能
1． 系统分布图：直观地反映了变电站分布的地理位置情况，通过系统分布图可以了解该地区内所有变电站分布情况；
2． 网络拓扑图：体现整个监控系统通讯设备的分布和网络连接方式，实现整个系统的通讯监视和网络诊断；

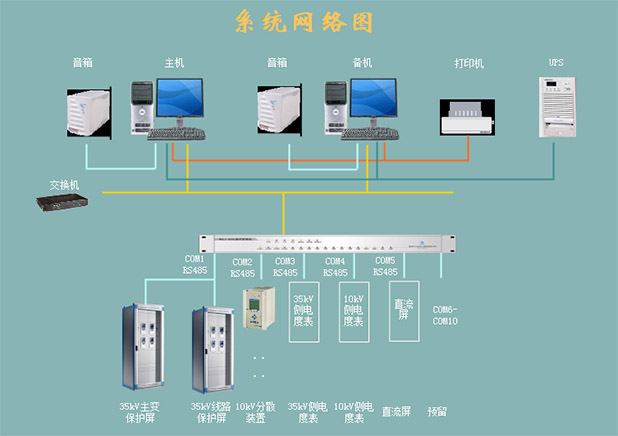

网络拓扑图
