一 概 述

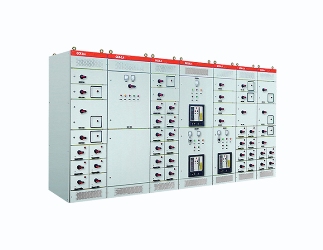

GCK型抽出式低压成套开关柜（以下简称装置），是根据目前国内外抽出式开关柜技术水平及技术特点，经消化、吸收、创新由我厂自行设计和研制的，是经过型式试验的组装式开关柜，简称（AAT）。它符合国家标准GB7251.1-97《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》及国际标准IEC439。装置可以组成不同方案的框架和抽屉单元，采用了金属隔板，有效地提高了防护等级和安全性能，抽屉单元具有体积小，功能强，互换性高，更换维修方便，接触可靠等特点。
本装置适用于交流50Hz，额定工作电压为400V\690 V的低压配电系统中作为受电、馈电、母联、照明、电动机控制与功率补偿之用。
二 主要技术数据
|
项 目 |
单位 |
数 据 |
|||||
|
额定工作电压 |
V |
400 |
690 |
||||
|
额定绝缘电压 |
V |
690 |
800 |
||||
|
额定电流 |
主母线 |
A |
100～630 |
630～1600 |
1000～2500 |
2500～4000 |
1000～2500 |
|
配电母线 |
A |
400 |
1000 |
1250 |
|||
|
额定短时 耐受电流 |
主母线 |
kA |
20 |
30 |
50 |
80 |
50 |
|
配电母线 |
kA |
20 |
30 |
50 |
65 |
30 |
|
|
额定峰值 耐受电流 |
主母线 |
kA |
40 |
63 |
105 |
176 |
105 |
|
配电母线 |
kA |
40 |
63 |
105 |
143 |
63 |
|
|
外壳防护等级 |
IP40，IP30 |
||||||
三 结构特点
1. 框架的基本结构由带有E=25mm间隔的模数孔的C字型材通过自攻锁紧螺钉或高强度的六角螺栓紧固连接而成，框架的结构件采用敷铝锌钢板，因而柜体精度高、刚性好、接地连续性好。
2. 框体分为功能单元小室、电缆小室、母线小室，各小室之间采用阻燃型工程塑料件或镀锌钢板进行分隔。
3. 抽出式MCC有五种标准尺寸的抽屉，它们分别是8E/2（二只抽屉必须一组布置）、8E、16E、24E，其中8E/2抽屉的结构是采用阻燃型塑料件和铝合金型材组成。
4. 水平母线系统安装于柜后独立的母线隔离室中，垂直母线被嵌装于阻燃塑料功能壁中，带电部分的防护等级IP20。
四 应用领域
1、发电厂、变电站、开闭所等低压开关柜系统
2、基础设施建设项目、工业、制造业等
3、石油、煤炭等能源生产企业
4、港口、铁路、航空等交通运输企业
5、工业区、商务区、开发区等公共建设项目
