导轨式智能电表

1.概述：

三相导轨式多功能智能电表，采用DIN35mm轨道安装，宽度与微断匹配，分别为4和7个模数，有1.5(5)、5(20)、10(40)、20(80)A四种规格，可方便安装于照明箱内，支持Modbus和DLT/645-2007协议规约。配集成软件，为客户实现低压终端电源管理提供理想方案。

导轨式三相多功能智能电表是新的一代微型化智能多功能电能表。采用LCD显示，具有电压、电流、功率、功率因数、电量全电参量测量功能。可进行时钟、费率时段等设置，并具有脉冲输出功能；可用RS-485通讯接口与微机实现通讯，很大方便了用电自动化管理。在保证质量和稳定性的前提下，该系列电能表具有体积小巧、安装方便等优点，并且具有较高的精度和良好的抗磁干扰性能，符合部标DL/T614-1997和国标GB/T17215-2002中1级和2级电子式电能表的相关技术要求。

2. 三相导轨式多功能智能电表

2.1 技术参数

项目	性能参数
准确度等级	有功：0.5级 1级
参比电压Un	交流三相四线：3×200/380V
电流规格	1.5(6)A、5(20)A、10(40)A、20(80)A、
参比频率	50Hz、60Hz
工作电压范围	正常工作电压：0.7Un~1.2Un
工作温度	正常工作温度: -10℃~+45℃ 储存温度: -40℃~+70℃
功耗	电压线路：≤1.5VA
功耗	电流线路：＜4VA/相（在最大电流下）
时钟精确度	≤0.5s/d
脉冲输出参数	脉冲宽度：80ms±20ms 无源输出，外接电源DC：+5V~24V
通讯协议	MOUBUS-RTU或DLT/645-2007
外型尺寸	126×89×73(mm)

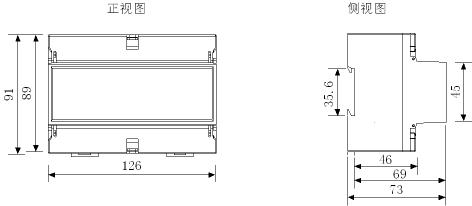

2.2. 外形尺寸

2.3接线图：

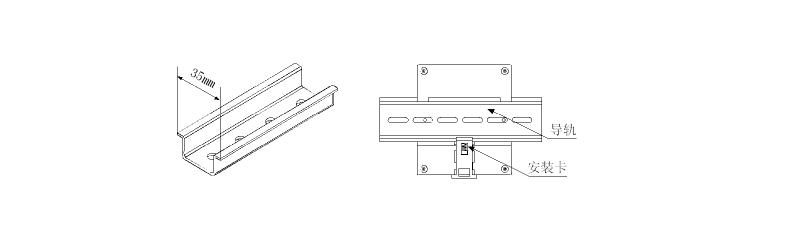

3.安装图
