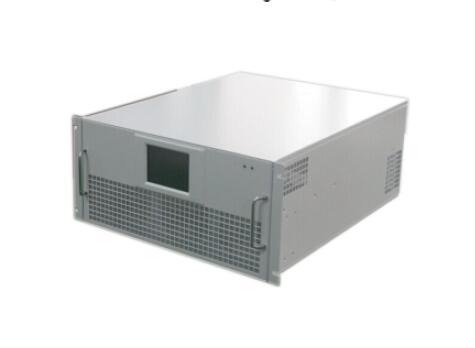

基本原理：
有源电力滤波器以并联方式接入电网，实时检测补偿对象的电压和电流，经指令电流运算单元计算，采用宽频脉冲调制信号变换技术驱动IGBT模块。向电网输入与电网谐波电流相位相反、大小相等的电流，两种谐波电流正好相互抵消，从而达到滤除谐波、动态补偿无功的功能，得到期望的电源电流。
技术特点：
l 采用DSP+FPGA智能控制系统，确保谐波检测和补偿控制有效，采用了瞬时无功功率补偿理论的谐波电流检测技术，实时检测谐波电流，自动跟踪电网谐波变化，响应速度快，可同时滤除2～50次谐波，具有远程通讯接口。
l 原装进口IGBT模块，采用的第四代IGBT技术，开关损耗和通态损耗大大减小，使用寿命长。
l 直流母线电容器：薄膜电容： 承受纹波电流大，耐压能力强；使用寿命长，设计寿命20年；具有自愈能力的技术。
l 友好的人机界面：7英寸中文触摸屏；设置运行参数；系统运行状态显示；报警显示及故障查询。
l 采用LCL拓扑结构：由于采用LCL拓扑结构滤波性能好，APF补偿时IGBT产生的高次谐波不会注入电网；适应于任何现场电网的系统阻抗，不会发生谐振，保护装置。
l 具备完善的保护功能，电网过压、欠压、过流、过载、过热及限流保护。
l 采用光纤通讯，即抗干扰又能确保指令快速执行。
l 补偿方式灵活，即治理谐波又补偿无功，提高功率因数；既可对谐波源进行单独补偿，又可对多个谐波源集中补偿。
选型指南：
|
变压器容量 |
集中治理速查表 |
|||||
|
楼宇 |
楼宇、地铁 |
医疗、轮胎、冶金 |
汽车及制造行业 |
大型场馆、石油开采 |
化工 |
|
|
谐波电流总畸变率 |
10% |
15% |
20% |
25% |
30% |
35% |
|
200kVA |
50 |
50 |
50 |
75 |
100 |
100 |
|
250 kVA |
50 |
50 |
75 |
75 |
100 |
100 |
|
315 kVA |
50 |
75 |
100 |
100 |
150 |
150 |
|
400 kVA |
50 |
75 |
100 |
150 |
150 |
150 |
|
500 kVA |
75 |
100 |
150 |
150 |
200 |
200 |
|
630 kVA |
100 |
150 |
150 |
200 |
250 |
250 |
|
800 kVA |
100 |
150 |
200 |
250 |
300 |
350 |
|
1000 kVA |
150 |
200 |
250 |
300 |
350 |
400 |
|
1250 kVA |
150 |
250 |
300 |
400 |
450 |
500 |
|
1600 kVA |
200 |
300 |
400 |
500 |
550 |
650 |
注：上表中的容量均是在变压器负载率80%的情况下计算所得，若变压器的负载率有变化，那么容量的选择按比例变化。
