☆单相接地故障特点：

一相电流增大，一相电压降低；出现零序电流、零序电压。 电流增大、电压降低为同一相别。 零序电流相位与故障相电流同向，零序电压与故障相电压反向。 故障相电压超前故障相电流约80度左右（短路阻抗角，又叫线路阻抗角）；零序电流超前零序电压约110度左右。 ☆两相短路故障特点： 两相电流增大，两相电压降低；没有零序电流、零序电压。 电流增大、电压降低为相同两个相别。 两个故障相电流基本反向。 故障相间电压超前故障相间电流约80度左右。 ☆两相接地短路故障特点： 两相电流增大，两相电压降低；出现零序电流、零序电压。 电流增大、电压降低为相同两个相别。 零序电流向量为位于故障两相电流间。 故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。 ☆三相短路故障特点： 三相电流增大，三相电压降低；没有零序电流、零序电压。 故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右。 ★电力系统工作接地（接地保护） 变压器或发电机中性点通过接地装置与大地连接，称为工作接地。 工作接地分为直接接地与非直接接地（包括不接地或经消弧线圈接地）两类，工作接地的接地电阻不超过4Ω为合格。 ☆电网中性点运行方式： 大接地电流系统（110kV及以上） 直接接地，又称为有效接地 经低电阻接地 大接地电流系统（35kV及以下） 不接地，又称为中性点绝缘 经消弧线圈接地 经高阻接地 煤矿电网中性点接地方式 井下3300、1140、660V系统采用中性点不接地方式 6、10kV主要采用中性点经消弧线圈接地方式 35kV采用中性点不接地方式 110kV采用中性点直接接地方式

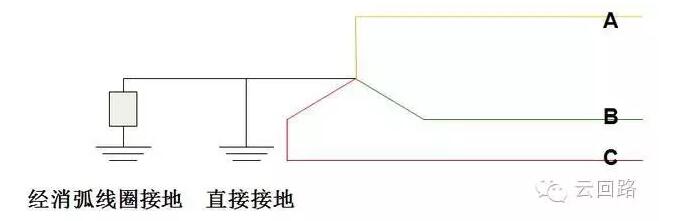

举例：中性点经消弧线圈接地和中性点直接接地

★接地保护系统的型式文字代号 ☆第一个字母表示电力系统的对地关系： T--直接接地 I--所有带电部分与地绝缘，或一点经阻抗接地。 ☆第二个字母表示装置的外露可接近体的对地关系: T--外露可接近导体对地作直接电气连接，此接地点与电力系统的接地点无直接关连。 N--外露可接近导体通过保护线与电力系统的接地点直接作电气连接。 ☆如果后面还有字母时，这些字母表示中性线与保护线的组合。 S--中性线和保护线是分开的。 C--中性线和保护线是合一的。 ★低压电气接地的类型

1.TN系统 电力系统有一点接地，电气装置的外露可接近导体通过保护线与该接地点相连接。 TN系统分为： TN-S:系统的中性线N与保护线PE是分开的。 TN-C:系统的中性线N与保护线PE是合一的。 TN-C-S:系统中有一部分线路的中性线N与保护线PE是合一的。

2.TT系统 电力系统中有一点直接接地，电气装置的外露可接近导体通过保护接地线，接至与电力系统接地点无关的接地点。

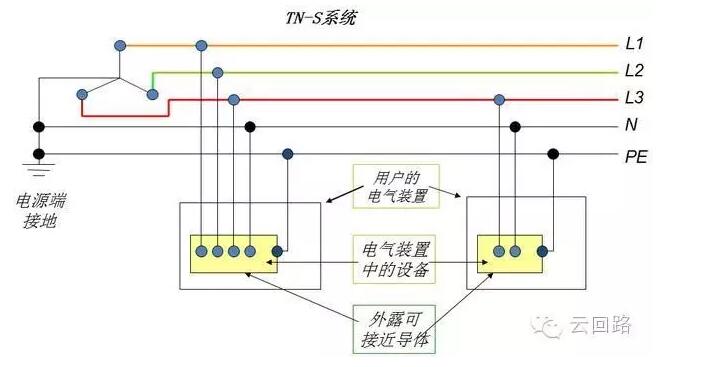

3.IT系统 电力系统与大地间不直接连接，电气装置的外露可接近导体通过保护接地线与接地极连接。 ☟TN-S系统：电力系统有一点接地，电气装置的外露可接近导体通过保护线与该接地点相连接，中性线N与保护线PE是分开的。

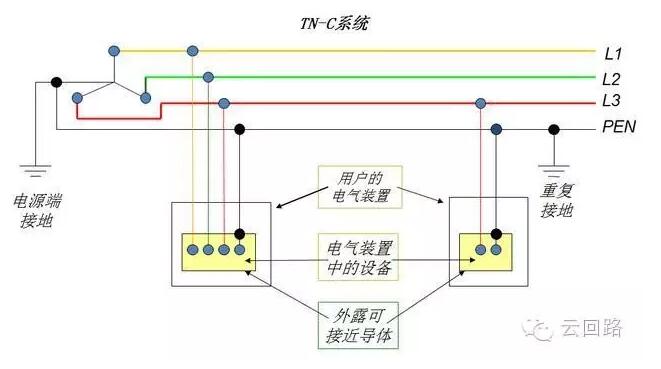

TN-C系统：电力系统有一点接地，电气装置的外露可接近导体通过保护线与该接地点相连接，系统的中性线N与保护线PE是合一的。

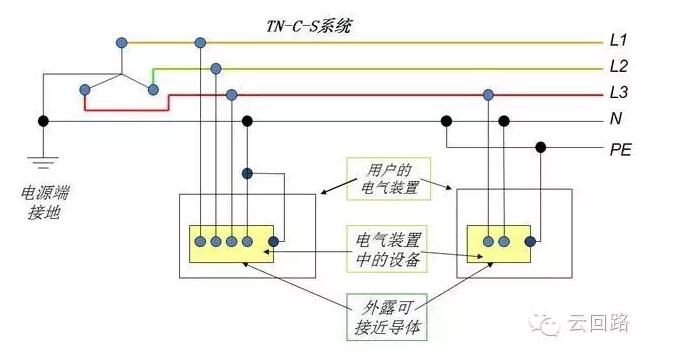

TN-C-S系统：电力系统有一点接地，电气装置的外露可接近导体通过保护线与该接地点相连接，系统中有一部分线路的中性线N与保护线PE是合一的。

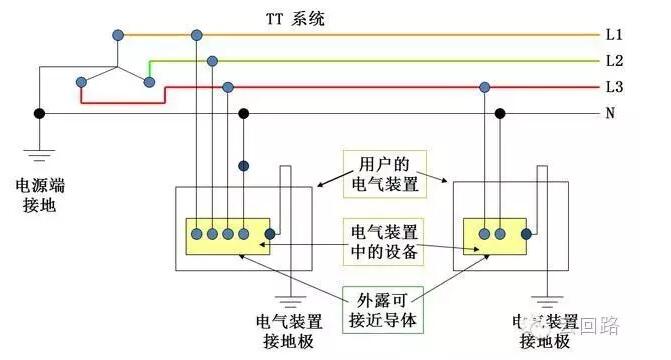

TT系统：电力系统中有一点直接接地，电气装置的外露可接近导体通过保护接地线，接至与电力系统接地点无关的接地点。

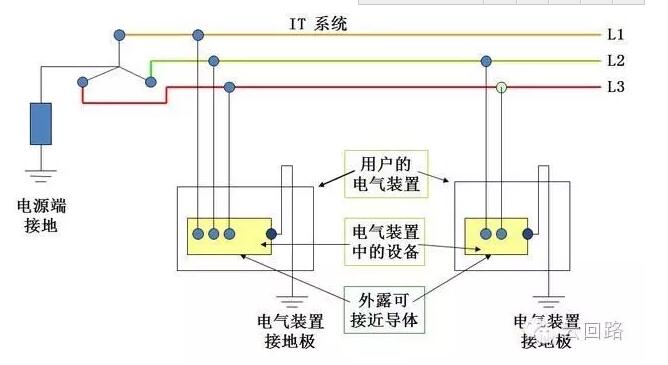

IT系统：电力系统与大地间不直接连接，电气装置的外露可接近导体通过保护接地线与接地极连接。
