电力配电线路的基本形式有哪些？
电力线路按电压高低分为高压线路（1kV以上线路）和低压线路（1kV及以下线路）。在一个电力网中，按照不同的接线方式，一次系统接线有放射式、树干式和环形式三种基本形式。
什么是放射式配电？有何优缺点？

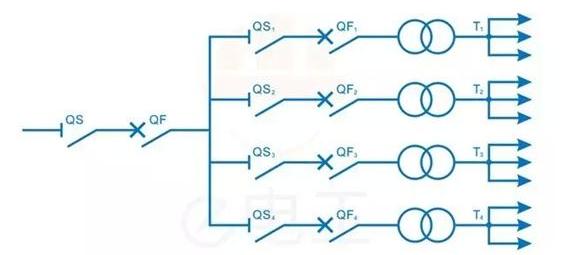

放射式是由电源母线直接向各用电点供电的配电方式。如下图，工厂的高压配电所的母线直接引出4条高压输电线给车间变电所的4台变压器。
高压放射式配电系统图
高压放射式接线方式的优点是各供电线路互不影响，一条支路出线故障时，只能影响本支路的供电，因此供电可靠性比较高。线路敷设简单，操作维护方便，保护简单，而且便于装设自动装置，便于集中管理和控制。其缺点是总降压变电所的出线较多，需用高压开关柜数量多，投资较大；当任一线路或断路器发生故障时，由该线路供电的负荷就要停电。

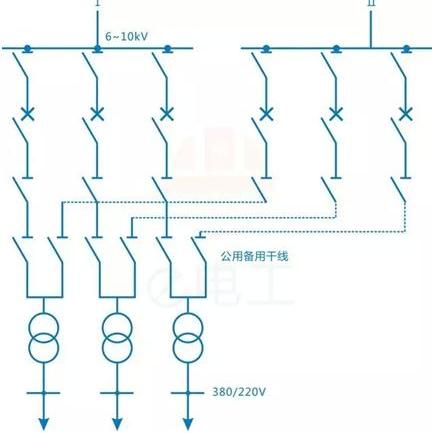

为提高供电可靠性可采用双回路放射式接线系统或采用公共备用线路供电，采用公用备用线路供电的方式
公共设备线路放射式配电系统图

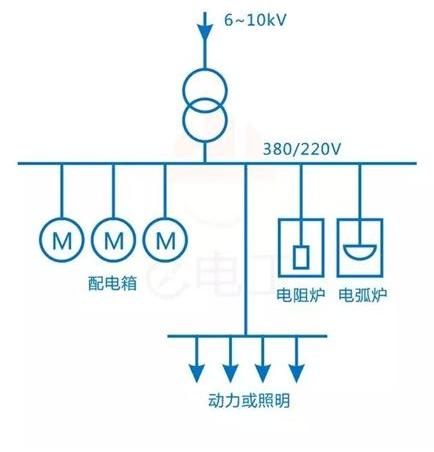

放射式低压配电线路主要用于负载点比较分散，而各负载点的用电设备又相对集中的场所。其特点是各引出线发生故障时互不影响，供电可靠性较高，但是一般情况下，其有色金属消耗量较多，采用的开关设备也较多，所以一次性投资大。放射式接线多用于设备容量大或对供电可靠性要求高的设备供电。
低压放射式配电系统图
什么是树干式配电？有何优缺点？

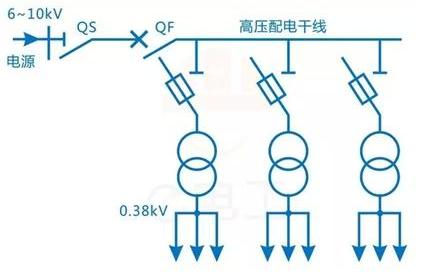

树干式接线方式是由一条干线上分支处若干条支线的配电方式，就是由总降压变电所（或总配电所）引出的每路高压配电干线沿厂区道路架空敷设，每个车间变电所或负荷点都从该干线上直接接出分支线供电。
树干式配电系统图
树干式接线方式的优点是：总降压变电所6~10kV的高压配电装置数量减少，出线减少，所以在多数情况下能减少线路的有色金属消耗量，降低线路损耗。采用的高压开关设备少，投资较省，主要用于负载点相对集中的居民用电系统，而各负载又距配电箱（配电板）较近，负载位置又相对比较均匀地分布在一条线（如车间的照明线路）上的场所。
树干式接线方式的缺点是：供电可靠性差，只要干线出现故障或检修时，接于该干线上的所有用户都得停电，影响的生产面积大。因此，一般要求每回高压线路直接引接的分支线限制在6个回路以内，配电变压器总容量不宜超过3000kV·A。这种树干式系统只适用于三级负荷。

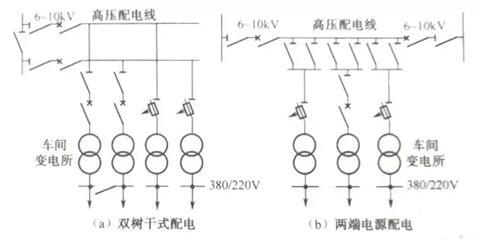

为了充分发挥树干式线路的优点，尽可能地减轻缺点所咋成的影响，可采用双树干线配电或两端配电的接线方式，以提高这种接线方式的供电可靠性。
双树干线配电和两端配电系统图
放射式和树干式这两种配电线路现在都广泛采用。放射式供电可靠，但敷设投资较高。树干式供电可靠性较低，因为一旦干线损坏或需要修理时，就会影响连在同一干线上的负载；但是树干式配线灵活性较大。
另外放射式配电与树干式配电比较，前者导线细，但总线路长；而后者则相反。
什么是环形式配电？有何优缺点？
环形式接线是由两条线路（或两电源）同时向一负荷点供电方式，这种接线在现代化城市电网中应用很广。

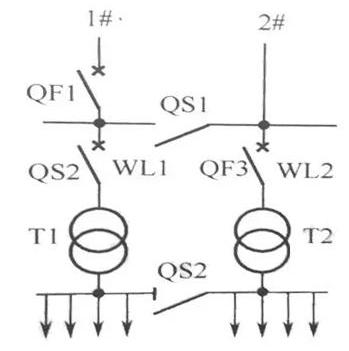

环形式供电可靠性高，任何一条线路出线故障或检修时均不影响供电中断，但供电线路造价高，而相对几点保护装置及其整定比较麻烦，若配合不当容易发生误动作，反而扩大故障时的停电范围。因此，为了避免环形线路上发生故障时影响整个电网，便于实现线路保护的选择性，因此大多数环形线路常常采用开环运行，一旦发生故障，可把故障线路切开，投入闭环。对于重要的用电设备，可设一路进线为正常电源，另一路进线为备用电源，并装设备用电源自动投入装置。当双进线（二回路）电源正常，WL1、WL2、T1、T2都正常时，可把QS1、QS2断开，各自以放射式向相应的负荷点供电。当1#进线出线故障时，由QS1“闭环”就可提供T1的电源；当WL1或T1出线故障时，QS2合上，T1的负荷就可由T2来提供电源。
环形式接线的供电通常宜使两路干线所负担的容量尽可能地接近，所用的导线截面积相同
